| 起源の場所: | 中国 |
| ブランド名: | Ziitek |
| 証明: | UL & RoHS |
| モデル番号: | TIS100-16-01 |
| 書類: | TIS100-16-01_Data Sheet.pdf |
| 最小注文数量: | 1000個 |
|---|---|
| 価格: | 0.1-10 USD/pcs |
| パッケージの詳細: | 24*13*12cm カートン |
| 受渡し時間: | 3~6 営業日 |
| 支払条件: | T/T |
| 供給の能力: | 100000/日 |
| 製品名: | オーダーメイド 高温熱伝導型隔熱材料 シリコンパッド オーディオ・ビデオ部品用 | キーワード: | 熱伝導性隔熱器 |
|---|---|---|---|
| 推奨動作温度: | -40～200 | コンプライアンス: | UL & RoHS |
| 工事: | セラミック充填シリコーンエラストマー / グラスファイバー | 特徴: | 柔らかい表面と優れた熱伝導性 |
| 熱伝導率: | 1.6W/m・K | 応用: | 音声・ビデオ部品 |
| ハイライト: | 熱伝導性隔熱材料 シリコンパッド,音声・ビデオ部品 シリコンパッド |
||

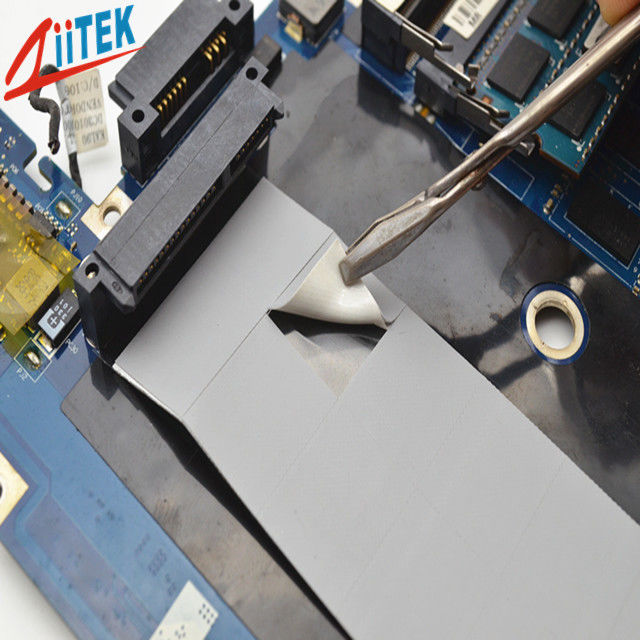

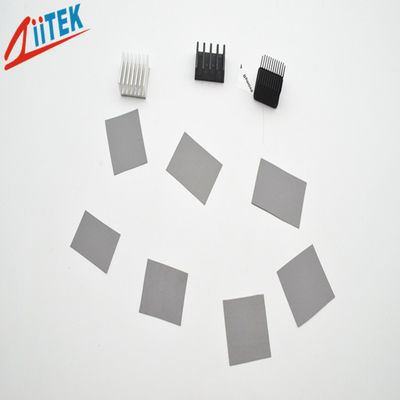

TIS® 100-16-01シリーズは、熱伝導性材料に絶縁性シリコーン系材料を添加することで、絶縁および熱伝導効果を実現する熱伝導性および電気絶縁性製品です。ガラス繊維補強により、優れた引き裂き強度とパンク強度を実現します。この無毒、環境に優しく、難燃性の材料は、主に電源とヒートシンクを隔離するために使用されます。
| 特性 | 値 | 試験方法 |
|---|---|---|
| 色 | グレー | 目視 |
| 構造・組成 | セラミック充填シリコーンエラストマー／ガラス繊維 | ZKTM J024 |
| 厚さ範囲（インチ/mm） | 0.009/0.23 | 0.010/0.25 | 0.012/0.30 | 0.018/0.45 | ASTM D374 |
| 硬度（ショアA） | 80 | ASTM D2240 |
| 密度（g/cm³） | 1.8 | ASTM D792 |
| 引張強度（Mpa） | ≥30 | ASTM D412 |
| 推奨動作温度（℃） | -40～200 | ZKTM J025 |
| 絶縁破壊電圧（V） | ≥4000 | ≥5000 | ≥8000 | ≥10000 | ASTM D149 |
| 誘電率@1MHz | 5.0 | ASTM D150 |
| 体積抵抗率（Ohm*cm） | ＞1.0x10¹⁴ | ASTM D257 |
| 熱伝導率（W/m*K） | 1.6 | ASTM D5470 |
| 熱抵抗（℃*in²/W）@25psi | 1.11 | 1.30 | 1.40 | 2.20 | ASTM D5470 |
| 難燃性等級 | V-0 | UL94 (E331100) |
標準厚さ：0.009インチ（0.23 mm）、0.010インチ（0.25 mm）、0.012インチ（0.30 mm）、0.018インチ（0.45 mm）
標準サイズ：12インチX160インチ（304 mmX48.7 m）
TIS®シリーズは、カスタム形状および様々な形態で提供されます。その他の厚さや詳細については、お問い合わせください。
リードタイム：5000個 - 交渉により決定
品質：最初から正しく行い、トータル品質管理
効果：効果のために正確かつ徹底的に作業する
サービス：迅速な対応、納期厳守、優れたサービス
チームワーク：顧客に満足のいくサービスを提供するために、全部門で完全なチームワークを発揮
適切なTIMの選択には、通常、熱源の電力、ギャップの厚さ、目標熱抵抗、動作温度、組み立て圧力、電気絶縁要件、難燃性要件、信頼性、およびコストを考慮する必要があります。
インターフェース熱抵抗とは、インターフェースを介して熱が伝達される際に発生する抵抗のことです。TIMが熱源またはヒートシンクと適切に接触しない場合、材料自体の熱伝導率が高くても、実際の熱抵抗は高くなる可能性があります。
はい。他の条件が同じ場合、TIMの厚さが増加すると、一般的に熱抵抗が増加します。したがって、最も薄い材料を選択するだけでなく、実際のギャップを適切に埋めるために適切な厚さを選択する必要があります。
すべての用途で電気絶縁が必要なわけではありません。しかし、バッテリー、パワーモジュール、IGBT、その他のパワーエレクトロニクスコンポーネントなどの用途では、電気的安全性が重要であることがよくあります。これらの場合、絶縁破壊電圧や体積抵抗率などのパラメータを慎重に評価する必要があります。
